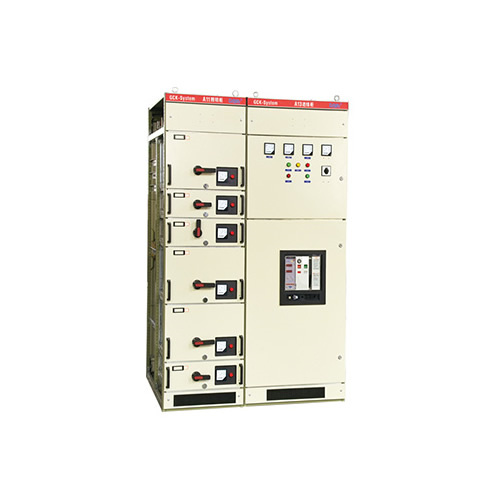

GCK(GCL)型低压抽出式开关柜

产品详情

一、概述

GCK系列低压成套开关设备由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至2500A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。

二、工作条件：

⑴. 海拔高度不超过2000米。

⑵. 周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-5℃。

⑶. 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%。

⑷. 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

⑸. 安装时，与垂直面倾斜不超过5°。

⑹. 本产品适合以下温度运输、储存：-25℃--+55℃。在短时间内（不超过24小时）不超过+65℃。

⑺. 如上述使用条件不能满足时，应由用户在订货时向制造厂提出，协商解决。

三、技术参数

四、订货说明

操作方式：单面操作。

安装方式：离墙安装。

接线方式：一次回路柜后接线、二次回路柜前、柜后接线。

进出线方式：可以任意从柜顶或柜底进出线。
