MNS型低压抽出式开关柜

MNS型低压抽出式开关柜
  • MNS型低压抽出式开关柜

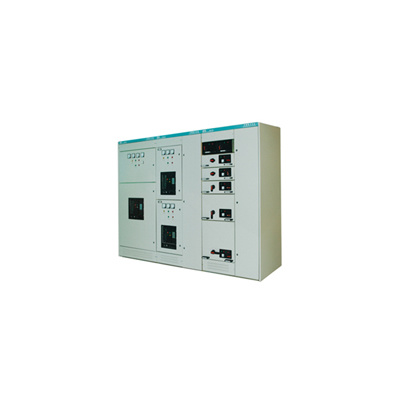

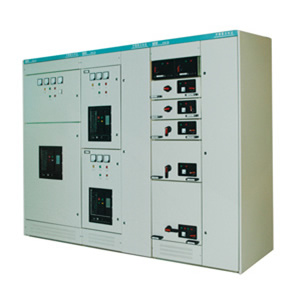

产品名称：MNS型低压抽出式开关柜
电话号码：0577-67306527
销售热线：0577-67391666
企业邮箱：daya@dayaeasy.com
传真：0577-67392666
公司地址：浙江省温州市乌牛工业区

产品详情

■ 概述


MNS低压抽出式开关柜是我公司引进国外先进技术生产的低压成套设备，适用于发电厂、变电所、工矿企业、高层建筑等各种工矿企业配电系统。该产品技术水平达到国际先进水平。并通过国家3C强制认证，性能可靠。



■ 使用条件

1、周围空气温度不高于+40℃，不低于-35℃，并且24小时内其平均温度不高于+35℃
2、大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低时允许有较高的湿度，例如：+20℃时为90%。
3、海拔高度不超过1000m。
4、安装倾斜度不超过5度。
5、无显著振动和冲击振动的地方。
6、无爆炸危险的介质中，且介质无足以腐蚀和破坏绝缘的气体和尘埃（包括带电尘埃）。



■ 技术参数

序号

名   称

单位

参 数

1

额定绝缘电压

V

660

2

额定工作电压

V

660

3

主母线工作电流

A

1250、2000、2500、3200、4000、5000、6300

4

主母线短时（1s）耐受电流（有效值）

kA

100

5

主母线短时峰值电流（最大值）

kA

250

6

配电母线（垂直母线）最大工作电流

A

1000

7

配电母线（垂直母线）短时峰值电流（最大值）

标准型

kA

90

加强型

130

8

防护等级


IP30、IP40、IP54



■ 技术关键点

●设计紧凑：以较小的空间容纳较多的功能单元。
●结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。
●采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装，以200余种组装件可以组成不同方案的柜架结构和抽屉单元。
●安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
● 技术性能高：主要参数达到当代国际技术水平。
●占地少：可大大压缩储存和运输预制件的场地。
●装配方便：不需要特殊复杂工具。
● 可选用美观新颖的玻璃门面结构，既提高了安全性，又提高了防护等级，其防护等级可达IP54。

■ 外形结构及安装示意图

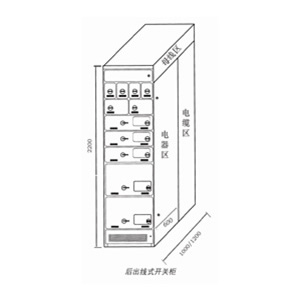

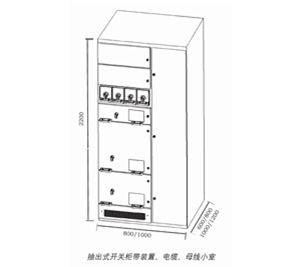

MNS低压抽屉式开关柜柜体示意图

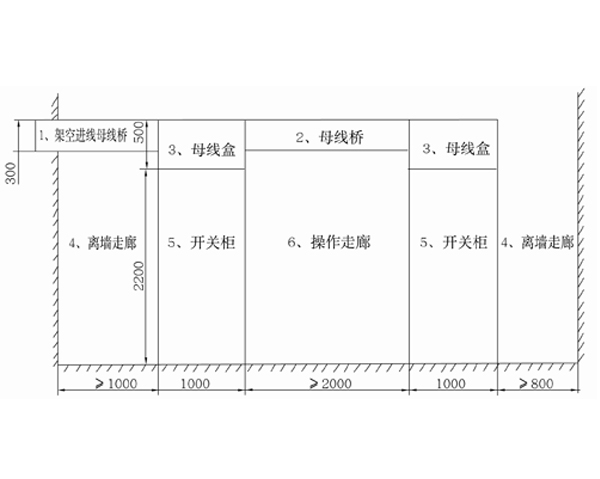

MNS低压抽屉式开关柜安装示意图
